Robuuste Veldtoepassingen, Plug and Play: M21 Assemblageplug – Een Aangepaste Veldoplossing voor Hoge Stroomverbindingen

March 20, 2026

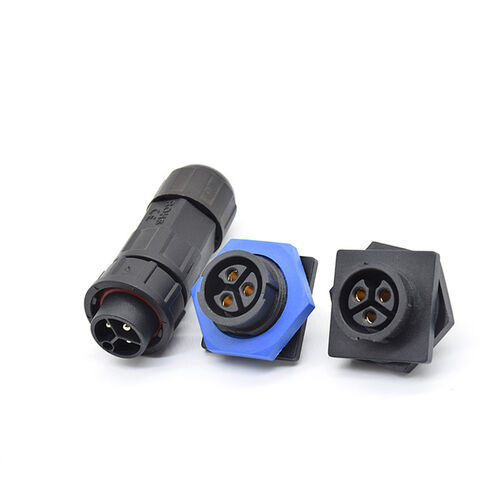

Laatste bedrijfscasus over Robuuste Veldtoepassingen, Plug and Play: M21 Assemblageplug – Een Aangepaste Veldoplossing voor Hoge Stroomverbindingen

In zware machines, nieuwe energieapparatuur en grootschalige industriële installaties, vormt het verbinden van grote kabels vaak een aanzienlijke uitdaging: prefab kabels kunnen incompatibele lengtes hebben, grote connectoren passen moeilijk door smalle kabelgoten, en het wijzigen van verbindingsmethoden ter plaatse nadat apparatuur de fabriek heeft verlaten, is extreem kostbaar. De M21 assemblagesokkel is een robuuste verbindingsoplossing die is ontworpen om deze uitdagingen in het veld aan te pakken. Het overstijgt traditionele las- of krimpmethoden, met als kernvoordeel "snelle assemblage ter plaatse". Het biedt ingenieurs ongekende flexibiliteit en betrouwbaarheid bij het omgaan met kabels met grote doorsneden (bijv. 16 mm² en hoger) en toepassingen met hoge stromen, en vertegenwoordigt een "engineeringkunst" om betrouwbare elektrische verbindingen te realiseren in omgevingen met hoog vermogen en zware omstandigheden.

Kernvoordelen van het Product

De ontwerpfilosofie van de M21 assemblagesokkel ligt in het "overbrengen" van fabrieks-kwaliteit verbindingskwaliteit naar de bouwplaats.

1. Ongeëvenaarde Aanpasbaarheid in het Veld

De grootste aantrekkingskracht ligt in het "assemblage" kenmerk. De kerncomponenten van de sokkel (zoals isolatoren, contacten, afdichtingen en behuizingen) zijn volledig gedemonteerd, waardoor ingenieurs kabels ter plaatse op elke lengte kunnen knippen voor directe beëindiging. Dit lost volledig het probleem op van mismatch in kabellengte veroorzaakt door wijzigingen in de apparatuurlay-out, onvoldoende bedradingsredundantie of plotseling onderhoud, en vermijdt tussenliggende verbindingen en verkort projectcycli.

2. Elektrische en Mechanische Optimalisatie voor Zware Toepassingen

De M21 connector is ontworpen voor hoge stromen en hoge spanningen. De grote metalen behuizing (zoals vernikkeld messing of roestvrij staal) en interne structuur bieden plaats aan grote krimpklemmen of schroefklemmen, en dragen stabiel continue stromen tot 63A of zelfs hoger. Robuuste schroefdraden en een stevig klik-/boutvergrendelingsmechanisme bieden uitstekende trillingsbestendigheid en anti-losraakprestaties, en voldoen volledig aan de behoeften van mobiele of hoog-vibrerende scenario's zoals bouwmachines en energieapparatuur.

3. Compromisloze Industriële Bescherming

Ondanks assemblage ter plaatse, blijft het beschermingsniveau gehandhaafd. Door een nauwkeurige combinatie van radiale en axiale afdichtingen en een strakke passing tussen de kabelklemeenheid en de behuizing, kunnen IP67, IP68 en zelfs IP69K beschermingsgraden eenvoudig worden bereikt, bestand tegen stof, hogedrukwaterstralen, olievlekken en kortstondige onderdompeling, wat zorgt voor langdurige stabiliteit in extreme omgevingen zoals mijnen, havens en buitenkrachtcentrales.

Kern Toepassingsscenario's: De M21 assemblagesokkel is het verbindingspunt voor de "energie-arteriën" van grote apparatuur en vaste installaties:

Nieuwe Energie en Energieopslag: Hoogvermogen input/output verbindingen voor de DC-zijde van fotovoltaïsche omvormers, energieopslagbatterijpakketten (PACKs) en laadpalen.
Zware Bouwmachines: Stroomvoorziening voor motoren, hoofdregelpanelen en hoogvermogen verlichtingssystemen in graafmachines, kranen en mijnbouwtrucks.
Industriële Stroomdistributie: Stroom input en output verbindingen voor grote frequentieomvormers, servoaandrijvingen en distributieboxen.
Spoorvervoer en Schepen: Stroomverbindingen tussen rijtuigen, stroomvoorziening voor dekapparatuur en boordstroomsysteeminterfaces.

Belangrijke Montage- en Gebruikstips: Het gemak van assemblage ter plaatse moet worden gecombineerd met professionele bedieningsprocedures om ultieme betrouwbaarheid te garanderen.

1. Gestandaardiseerd Assemblageproces (Gouden Regel)

Voorbereiding en Strippen: Gebruik gespecialiseerd stripgereedschap om de buitenmantel en de kernisolatie van de kabel nauwkeurig tot de gespecificeerde lengte te strippen, zonder de geleider te beschadigen. Voor meeraderige draden, breng geschikte torsie aan.
Beëindiging: Bij gebruik van krimpklemmen, gebruik dies met de juiste doorsnede en hydraulische/handmatige krimptangen om een veilige en correct gevormde krimp te garanderen. Bij gebruik van schroefklemmen, zorg ervoor dat de geleider volledig is ingebracht en draai aan tot het aanbevolen koppel.
Sequentiële Assemblage: Volg strikt de "van binnen naar buiten" volgorde: plaats de achtermoer, klemeenheid en afdichting in volgorde → verwerk de geleider en installeer de contacten → plaats de contacten in de isolatie → plaats de gehele assemblage in de behuizing → installeer de afdichting en klemeenheid vanaf de andere kant in volgorde en draai aan. Zorg ervoor dat elk onderdeel op zijn plaats zit en waterpas is bij elke stap.
Waterdichte Kern: Zorg ervoor dat alle afdichtringen (kabelafdichtingen, interface-afdichtingen) schoon zijn, op hun plaats zitten en niet gedraaid zijn. Het selecteren of aanpassen van de afdichtringen op basis van de buitendiameter van de kabel is cruciaal voor het bereiken van IP-bescherming.

2. Belangrijke Installatie- en Onderhoudspunten

Koppelregeling: Draai de connector moeren/bouten aan met een momentsleutel, volgens de specificaties van de fabrikant (bijv. het aanhaalmoment voor de M21 metalen behuizing
