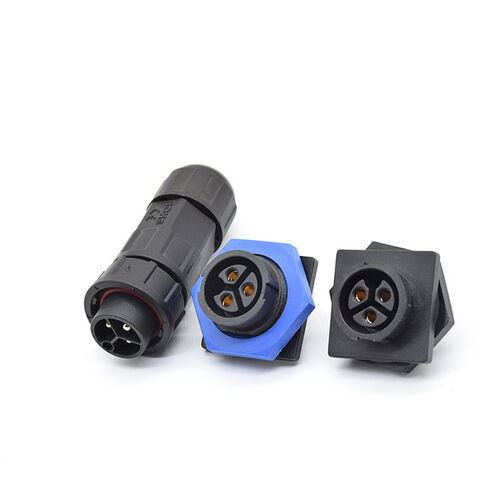

Aplikacje na dużych obciążeniach, wtykacz i odtwarzacz: Wtykacz montażowy M21

March 20, 2026

W przypadku ciężkich maszyn, nowego sprzętu energetycznego i zastosowań przemysłowych na dużą skalę łączenie dużych kabli często stwarza poważne wyzwania: prefabrykowane kable mogą mieć niezgodną długość, duże złącza mają trudności z dopasowaniem się do wąskich korytek kablowych, a zmiana metod połączeń na miejscu po opuszczeniu fabryki jest niezwykle kosztowna. Wtyczka montażowa M21 to rozwiązanie przyłączeniowe o dużej wytrzymałości, zaprojektowane z myślą o sprostaniu tym wyzwaniom w terenie. Wykracza poza tradycyjne metody spawania i zaciskania, a jego podstawową zaletą jest „szybki montaż na miejscu”. Zapewnia inżynierom niespotykaną elastyczność i niezawodność w przypadku kabli o dużych przekrojach (np. 16 mm² i więcej) oraz w zastosowaniach wysokoprądowych, co stanowi „sztukę inżynierską” uzyskiwania niezawodnych połączeń elektrycznych w trudnych warunkach dużej mocy.

Podstawowe zalety produktu

Filozofia projektowania wtyku montażowego M21 polega na „przeniesieniu” fabrycznej jakości połączenia na plac budowy.

1. Niezrównana zdolność adaptacji w terenie

Jego największą zaletą jest cecha „montażu”. Podstawowe elementy wtyczki (takie jak izolatory, styki, zespoły uszczelniające i obudowy) są całkowicie demontowane, co pozwala inżynierom na przycięcie kabli na dowolną długość w celu bezpośredniego zakończenia. To całkowicie rozwiązuje problem niedopasowania długości kabli spowodowanego zmianami układu sprzętu, niewystarczającą redundancją okablowania lub nagłą konserwacją, unikając połączeń pośrednich i skracając cykle projektu.

2. Optymalizacja elektryczna i mechaniczna dla zastosowań o dużym obciążeniu

Złącze M21 jest przeznaczone do pracy przy wysokim prądzie i wysokim napięciu. Jego duża metalowa obudowa (np. niklowany mosiądz lub stal nierdzewna) i konstrukcja wewnętrzna mieszczą duże końcówki zaciskane lub zaciski śrubowe, stabilnie przenosząc prąd ciągły do 63A lub nawet więcej. Solidne gwinty i solidny mechanizm blokujący zatrzask/śruba zapewniają doskonałą odporność na wibracje i działanie zapobiegające poluzowaniu, w pełni spełniając potrzeby scenariuszy mobilnych lub o wysokich wibracjach, takich jak maszyny inżynieryjne i sprzęt energetyczny.

3. Bezkompromisowa ochrona klasy przemysłowej

Pomimo montażu w terenie poziom ochrony pozostaje bezkompromisowy. Dzięki precyzyjnemu połączeniu uszczelek promieniowych i osiowych oraz ścisłemu dopasowaniu zacisku kabla do obudowy, można łatwo osiągnąć stopień ochrony IP67, IP68, a nawet IP69K, odporny na kurz, strumienie wody pod wysokim ciśnieniem, plamy olejowe i krótkotrwałe zanurzenie, zapewniając długoterminową stabilność w ekstremalnych warunkach, takich jak kopalnie, porty i elektrownie zewnętrzne.

Podstawowe scenariusze zastosowań: Wtyczka montażowa M21 jest punktem podłączenia „tętni energetycznych” dużych urządzeń i instalacji stacjonarnych:

Nowa energia i magazynowanie energii: Połączenia wejściowe/wyjściowe dużej mocy po stronie prądu stałego falowników fotowoltaicznych, zestawów akumulatorów magazynujących energię (PACK) i stosów ładowania.
Ciężkie maszyny budowlane: Zasilanie silników, głównych szaf sterowniczych i systemów oświetleniowych dużej mocy w koparkach, dźwigach i ciężarówkach górniczych.
Przemysłowa dystrybucja zasilania: złącza wejściowe i wyjściowe zasilania dla dużych przetwornic częstotliwości, serwonapędów i skrzynek rozdzielczych.
Transport kolejowy i statki: Połączenia zasilania między wagonami, zasilanie urządzeń pokładowych i interfejsy systemów zasilania na lądzie.

Kluczowe wskazówki dotyczące montażu i użytkowania: Aby zapewnić najwyższą niezawodność, należy połączyć łatwość montażu na miejscu z profesjonalnymi procedurami obsługi.

1. Standaryzowany proces montażu (złota zasada)

Przygotowanie i zdejmowanie izolacji: Użyj specjalistycznych narzędzi do zdejmowania izolacji, aby precyzyjnie zdjąć zewnętrzną powłokę i izolację rdzenia kabla na określoną długość, upewniając się, że nie uszkodzi się przewodu. W przypadku przewodów wielożyłowych należy zastosować odpowiednie skręcenie.
Zakończenie: Jeśli używasz końcówek zaciskanych, użyj matryc o odpowiednim przekroju poprzecznym i hydraulicznych/ręcznych szczypiec do zaciskania, aby zapewnić bezpieczne i prawidłowo ukształtowane zaciskanie. Jeśli używasz zacisków śrubowych, upewnij się, że przewód jest całkowicie włożony i dokręć zalecanym momentem obrotowym.
Montaż sekwencyjny: Ściśle przestrzegaj kolejności „od lewej strony”: włóż kolejno tylną nakrętkę, zespół zaciskowy i uszczelkę → przeprowadź obróbkę przewodu i zainstaluj styki → włóż styki do izolacji → włóż cały zespół do obudowy → zainstaluj kolejno uszczelkę i zespół zaciskowy z drugiego końca i dokręć. Na każdym etapie upewnij się, że każdy element jest na swoim miejscu i jest wypoziomowany.
Wodoodporny rdzeń: Upewnij się, że wszystkie pierścienie uszczelniające (uszczelki kabli, uszczelnienia interfejsów) są czyste, na swoim miejscu i nie są skręcone. Wybór lub regulacja pierścieni uszczelniających w zależności od zewnętrznej średnicy kabla ma kluczowe znaczenie dla osiągnięcia stopnia ochrony IP.

2. Kluczowe punkty instalacji i konserwacji

Kontrola momentu obrotowego: Dokręcić nakrętki/śruby złącza za pomocą klucza dynamometrycznego, zgodnie ze specyfikacjami producenta (np. momentem dokręcania metalowej obudowy M21
