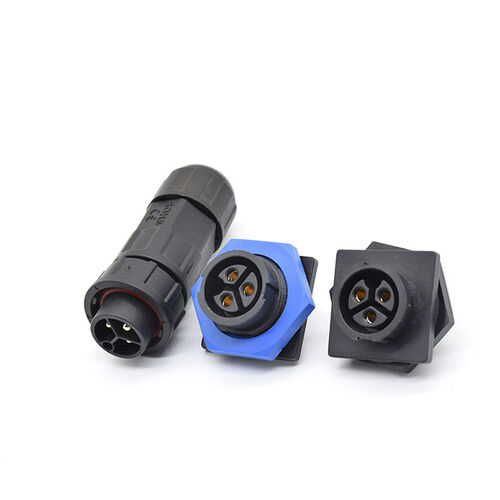

Aplikasi Lapangan Tugas Berat, Pasang dan Mainkan: Steker Perakitan M21 – Solusi Lapangan Khusus untuk Koneksi Arus Tinggi

March 20, 2026

kasus perusahaan terbaru tentang Aplikasi Lapangan Tugas Berat, Pasang dan Mainkan: Steker Perakitan M21 – Solusi Lapangan Khusus untuk Koneksi Arus Tinggi

Dalam mesin berat, peralatan energi baru, dan penerapan industri skala besar, menghubungkan kabel besar seringkali menimbulkan tantangan yang signifikan: kabel prafabrik dapat memiliki panjang yang tidak kompatibel,konektor besar berjuang untuk muat melalui baki kabel sempit, dan mengubah metode koneksi di tempat setelah peralatan meninggalkan pabrik sangat mahal.Plug perakitan M21 adalah solusi koneksi tugas berat yang dirancang untuk mengatasi tantangan lapangan iniIni melampaui metode pengelasan atau crimping tradisional, dengan keuntungan utamanya adalah " perakitan cepat di tempat." Ini memberikan insinyur dengan fleksibilitas dan keandalan yang belum pernah terjadi sebelumnya ketika berurusan dengan kabel bagian besar (e.g., 16mm2 dan di atas) dan aplikasi arus tinggi, mewakili "seni rekayasa" untuk mencapai koneksi listrik yang dapat diandalkan di lingkungan yang keras dan bertenaga tinggi.

Keuntungan Utama Produk

Filsafat desain dari colokan perakitan M21 terletak pada "transfer" kualitas koneksi kelas pabrik ke lokasi konstruksi.

1. Adaptabilitas lapangan yang tak tertandingi

Daya tarik terbesarnya terletak pada karakteristik "persatuan". komponen inti colokan (seperti isolasi, kontak, unit penyegelan, dan rumah) benar-benar dibongkar,memungkinkan insinyur untuk memotong kabel ke panjang apa pun di tempat untuk terminasi langsungHal ini benar-benar memecahkan masalah ketidakcocokan panjang kabel yang disebabkan oleh perubahan tata letak peralatan, redundansi kabel yang tidak cukup, atau pemeliharaan mendadak,Menghindari sambungan perantara dan memperpendek siklus proyek.

2. Optimasi Listrik dan Mekanis untuk Aplikasi Tugas Berat

Konektor M21 dirancang untuk arus tinggi dan tegangan tinggi.Rumah logam besarnya (seperti kuningan bernikel atau baja tahan karat) dan struktur internal menampung terminal crimp besar atau terminal sekrup, stabil membawa arus terus-menerus hingga 63A atau bahkan lebih tinggi. benang yang kuat dan mekanisme kunci snap / baut yang kuat memberikan ketahanan getaran yang sangat baik dan kinerja anti longgar,sepenuhnya memenuhi kebutuhan skenario mobile atau getaran tinggi seperti mesin rekayasa dan peralatan energi.

3. Perlindungan kelas industri yang tidak kompromi

Meskipun perakitan lapangan, tingkat perlindungan tetap tidak kompromi. melalui kombinasi yang tepat dari radial dan aksial segel dan pas ketat antara unit kabel penjepit dan perumahan, IP67, IP68,dan bahkan peringkat perlindungan IP69K dapat dengan mudah dicapai, tahan debu, jet air bertekanan tinggi, noda minyak, dan perendaman jangka pendek,memastikan stabilitas jangka panjang di lingkungan ekstrim seperti tambang, pelabuhan, dan pembangkit listrik di luar ruangan.

Skenario Aplikasi Utama: Colokan perakitan M21 adalah titik koneksi untuk "arteri energi" peralatan besar dan instalasi tetap:

Energi Baru dan Penyimpanan Energi: Koneksi input/output bertenaga tinggi untuk sisi DC dari inverter fotovoltaik, paket baterai penyimpanan energi (PACK), dan baterai pengisian.
Mesin Konstruksi Berat: Pasokan listrik untuk motor, kabinet kontrol utama, dan sistem pencahayaan bertenaga tinggi di excavator, crane, dan truk pertambangan.
Distribusi Daya Industri: Koneksi input dan output daya untuk konverter frekuensi besar, servo drive, dan kotak distribusi.
Transportasi Kereta Api dan Kapal: Koneksi listrik antara gerbong, pasokan listrik untuk peralatan dek, dan antarmuka sistem listrik darat.

Tips utama pemasangan dan penggunaan: Kemudahan pemasangan di lokasi harus dikombinasikan dengan prosedur operasi profesional untuk memastikan keandalan maksimal.

1Proses perakitan standar (aturan emas)

Persiapan dan Pembuangan: Gunakan alat khusus untuk menghilangkan lapisan luar dan isolasi inti kabel dengan tepat hingga panjang yang ditentukan, memastikan tidak ada kerusakan pada konduktor.Untuk kabel multi-strand, gunakan memutar yang tepat.
Penghentian: Jika menggunakan terminal crimp, gunakan mati area penampang yang tepat dan tangki crimping hidrolik / manual untuk memastikan crimp yang aman dan berbentuk benar.memastikan konduktor dimasukkan sepenuhnya dan diperketat ke torsi yang direkomendasikan.
Rangkaian perakitan: Ikuti secara ketat urutan "dalam-keluar": masukkan kacang belakang, unit penjepit, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenMemastikan setiap komponen berada di tempat dan tingkat di setiap langkah.
Inti tahan air: Pastikan semua cincin penyegelan (segel kabel, segel antarmuka) bersih, di tempatnya, dan bebas dari penyimpangan.Memilih atau menyesuaikan cincin penyegelan sesuai dengan diameter luar kabel sangat penting untuk mencapai perlindungan IP.

2Titik-titik utama instalasi dan pemeliharaan

Pengendalian torsi: Kencangkan baut/kacang konektor menggunakan kunci torsi, mengikuti spesifikasi pabrikan (misalnya, torsi pengencangan untuk rumah logam M21
