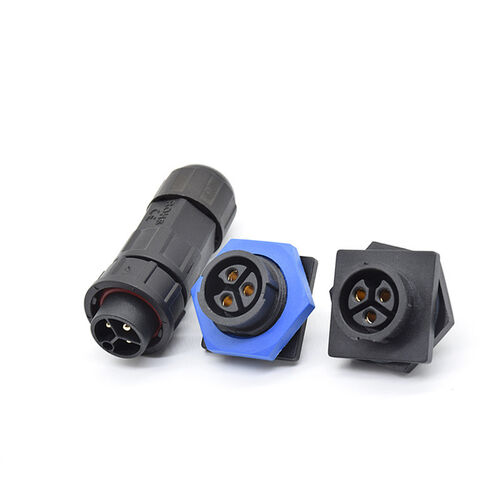

Εφαρμογές βαρέως τύπου στο πεδίο, Plug and Play: Βύσμα συναρμολόγησης M21 – Προσαρμοσμένη λύση πεδίου για συνδέσεις υψηλού ρεύματος

March 20, 2026

τελευταία εταιρεία περί Εφαρμογές βαρέως τύπου στο πεδίο, Plug and Play: Βύσμα συναρμολόγησης M21 – Προσαρμοσμένη λύση πεδίου για συνδέσεις υψηλού ρεύματος

Στις βαριές μηχανές, τους νέους εξοπλισμούς ενέργειας και τις μεγάλες βιομηχανικές εγκαταστάσεις, η σύνδεση μεγάλων καλωδίων συχνά παρουσιάζει σημαντικές προκλήσεις: τα προκατασκευασμένα καλώδια μπορεί να είναι ασυμβίβαστων μήκων,Οι μεγάλοι συνδετήρες δυσκολεύονται να χωρέσουν μέσα από στενά καλώδια, και η αλλαγή των μεθόδων σύνδεσης επί τόπου μετά την έξοδο του εξοπλισμού από το εργοστάσιο είναι εξαιρετικά δαπανηρή.Η πρίζα συναρμολόγησης M21 είναι μια λύση σύνδεσης βαρέων απαιτήσεων που έχει σχεδιαστεί για την αντιμετώπιση αυτών των προκλήσεων στο πεδίοΗ μέθοδος αυτή υπερβαίνει τις παραδοσιακές μεθόδους συγκόλλησης ή συρρίκνωσης, με βασικό πλεονέκτημα την "γρήγορη συναρμολόγηση επί τόπου"." Παρέχει στους μηχανικούς άνευ προηγουμένου ευελιξία και αξιοπιστία όταν ασχολούνται με καλώδια μεγάλης διατομής (e.g., 16 mm2 και άνω) και εφαρμογές υψηλού ρεύματος, που αντιπροσωπεύουν μια "τεχνική τέχνη" για την επίτευξη αξιόπιστων ηλεκτρικών συνδέσεων σε υψηλής ισχύος, σκληρά περιβάλλοντα.

Βασικά πλεονεκτήματα του προϊόντος

Η φιλοσοφία σχεδιασμού της πρίζας συναρμολόγησης M21 έγκειται στην "μεταφορά" ποιότητας σύνδεσης εργοστασιακής ποιότητας στο εργοτάξιο.

1. Ασύγκριτη προσαρμοστικότητα πεδίου

Η μεγαλύτερη ελκυστικότητά του έγκειται στο χαρακτηριστικό της "συναρμολόγησης".που επιτρέπει στους μηχανικούς να κόβουν καλώδια σε οποιοδήποτε μήκος επί τόπου για άμεση λήξηΑυτό λύνει πλήρως το πρόβλημα της ασυμφωνίας μήκους καλωδίου που προκαλείται από αλλαγές στη διάταξη του εξοπλισμού, ανεπαρκή επανεξάρτηση καλωδίων ή ξαφνική συντήρηση.αποφυγή ενδιάμεσων συνδεδεμένων και συντομεύση των κύκλων έργων.

2Ηλεκτρική και μηχανική βελτιστοποίηση για εφαρμογές βαριάς χρήσης

Ο σύνδεσμος M21 έχει σχεδιαστεί για υψηλό ρεύμα και υψηλή τάση.Το μεγάλο μεταλλικό του περίβλημα (όπως το νικελωμένο ορείχαλκο ή το ανοξείδωτο χάλυβα) και η εσωτερική δομή του φιλοξενούν μεγάλα τερματικά συρρίκνωσης ή τερματικά βίδεςΤα ισχυρά νήματα και ένας ισχυρός μηχανισμός κλειδώματος snap/bolt παρέχουν εξαιρετική αντοχή σε δονήσεις και αντι-απολυσίωση,πλήρως ικανοποιώντας τις ανάγκες σε κινητά ή σε σενάρια υψηλών δονήσεων, όπως μηχανήματα μηχανικής και εξοπλισμός ενέργειας.

3Αδιάλλακτη προστασία βιομηχανικού επιπέδου

Παρά την συναρμολόγηση στο πεδίο, το επίπεδο προστασίας του παραμένει αμετάβλητο.,και μπορεί εύκολα να επιτευχθεί προστασία IP69K, αντίσταση στην σκόνη, τα αερίσματα νερού υψηλής πίεσης, τα λεκέδες πετρελαίου και την βραχυπρόθεσμη βύθιση,διασφάλιση μακροπρόθεσμης σταθερότητας σε ακραία περιβάλλοντα όπως τα ορυχεία, τα λιμάνια και τα εξωτερικά εργοστάσια παραγωγής ενέργειας.

Βασικά σενάρια εφαρμογής: Η πρίζα συναρμολόγησης M21 είναι το σημείο σύνδεσης για τις "αρτηρίες ενέργειας" μεγάλων εξοπλισμού και σταθερών εγκαταστάσεων:

Νέα ενέργεια και αποθήκευση ενέργειας: Σύνδεσεις εισόδου/εξόδου υψηλής ισχύος για την πλευρά συνεχούς ρεύματος των φωτοβολταϊκών μετατροπών, των συσσωρευτών μπαταριών αποθήκευσης ενέργειας (PACK) και των πυλών φόρτισης.
Βαριά Μηχανήματα Κατασκευής: Η παροχή ενέργειας για τους κινητήρες, τα κύρια ντουλάπια ελέγχου και τα συστήματα φωτισμού υψηλής ισχύος σε εκσκαφείς, γερανούς και φορτηγά μεταλλείων.
Βιομηχανική διανομή ισχύος: συνδέσεις εισόδου και εξόδου ισχύος για μεγάλους μετατροπείς συχνοτήτων, εφοδιασμούς και κουτιά διανομής.
Σιδηροδρομικές μεταφορές και πλοία: Συνδέσεις ηλεκτρικής ενέργειας μεταξύ των βαγονιών, τροφοδοσία ηλεκτρικής ενέργειας για τον εξοπλισμό του καταστρώματος και διεπαφές του συστήματος ηλεκτρικής ενέργειας στην ακτή.

Βασικές συμβουλές συναρμολόγησης και χρήσης: Η ευκολία της συναρμολόγησης επί τόπου πρέπει να συνδυάζεται με επαγγελματικές διαδικασίες λειτουργίας για να εξασφαλιστεί η απόλυτη αξιοπιστία.

1Τυποποιημένη διαδικασία συναρμολόγησης (Χρυσός κανόνας)

Προετοιμασία και απομάκρυνση: Χρησιμοποιήστε εξειδικευμένα εργαλεία απομάκρυνσης για να απομακρύνετε με ακρίβεια το εξωτερικό περίβλημα του καλωδίου και την μόνωση του πυρήνα στο καθορισμένο μήκος, εξασφαλίζοντας ότι δεν θα υποστεί βλάβη ο αγωγός.Για καλώδια πολλαπλών νημάτων, εφαρμόζεται κατάλληλη στροφή.
Τερματισμός: Εάν χρησιμοποιούνται τερματικά συρρίκνωσης, χρησιμοποιήστε κατάλληλα πίνακα διατομής και υδραυλικές/χειροκίνητες τσιμπίδες συρρίκνωσης για να διασφαλιστεί η ασφαλή και ορθή διαμόρφωση του συρρίκνωσης.βεβαιωθείτε ότι ο αγωγός είναι πλήρως εισαγμένος και σφίξετε στην συνιστώμενη ροπή.
Συνεχή συναρμολόγηση: Ακολουθήστε αυστηρά τη σειρά "έξω προς τα μέσα": εισάγετε το πίσω νώτο, τη μονάδα συμπίεσης, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenΒεβαιωθείτε ότι κάθε στοιχείο είναι στη θέση του και στο επίπεδο σε κάθε βήμα.
Αδιάβροχος πυρήνας: Βεβαιωθείτε ότι όλα τα δαχτυλίδια σφράγισης (σφραγίδες καλωδίων, σφραγίδες διεπαφών) είναι καθαρά, στη θέση τους και απαλλαγμένα από στρέβλωση.Η επιλογή ή η ρύθμιση των δακτυλίων σφράγισης ανάλογα με την εξωτερική διάμετρο του καλωδίου είναι ζωτικής σημασίας για την επίτευξη προστασίας IP.

2Βασικά σημεία εγκατάστασης και συντήρησης

Έλεγχος ροπής: Σφίξτε τα νώτα / μπουλόνια συνδέσεων χρησιμοποιώντας ένα κλειδί ροπής, σύμφωνα με τις προδιαγραφές του κατασκευαστή (π.χ. ροπή σφίξης για το μεταλλικό περίβλημα M21
