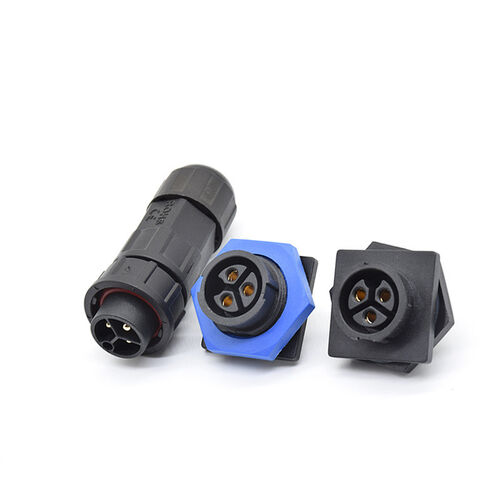

重量フィールドアプリケーション,プラグ&プレイ: M21 組立プラグ 高電流接続のためのカスタマイズされたフィールドソリューション

1標準化された組立プロセス (黄金規則)

1. 準備 と 剥離: 特殊 な 剥離 ツール を 用い て,ケーブル の 外部 蓋 と 核 隔熱 を 指定 さ れ た 長さ に 精確 に 剥離 し,導体 に 損傷 を 及ぼさ ない よう に する.複数の糸を持つワイヤー用適切な扭曲を施します
2. 締め付け: クリップ端末を使用する場合は,安全で正規な形状のクリップを確保するために,適切な横切りの面積のマースと水力/手動クリップタングを使用します.スクリュー端末を使用する場合は,導管が完全に挿入され,推奨トルクに締め付けられていることを確認します..
3. 連続式組立: "内から外へ"の順序を厳格に実行します: 後ろのナッツ,クランプユニット, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenステップごとに各コンポーネントが位置とレベルに保たれ
4. 防水コア:すべてのシールリング (ケーブルシール,インターフェースシール) が清潔で,固定され,扭曲がないことを確認します.IP 保護 を 達成 する ため に は,ケーブル の 外径 に 応じ て 密封 リング を 選択 し,調整 する こと が 重要 です.

2主要な設置・保守ポイント

トルク制御: メーカー仕様に従って,トルクブレッチを使用してコネクタノート/ボルトを締めます (例えば,M21金属ホイズの締めトルク)
