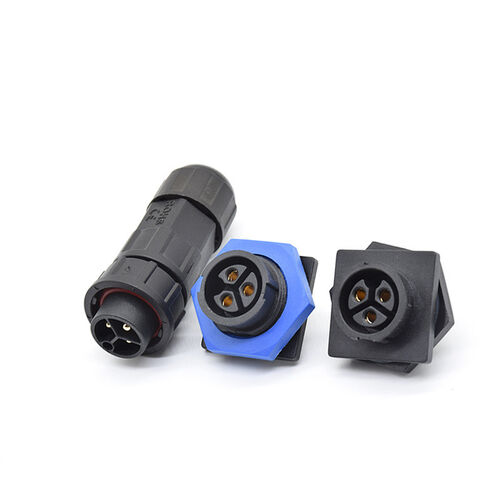

Applicazioni sul campo per impieghi gravosi, Plug and Play: Spina di montaggio M21 – Una soluzione personalizzata sul campo per connessioni ad alta corrente

March 20, 2026

ultimo caso aziendale circa Applicazioni sul campo per impieghi gravosi, Plug and Play: Spina di montaggio M21 – Una soluzione personalizzata sul campo per connessioni ad alta corrente

Nei macchinari pesanti, nelle apparecchiature a nuova energia e nelle installazioni industriali su larga scala, il collegamento di cavi di grandi dimensioni presenta spesso sfide significative: i cavi prefabbricati possono avere lunghezze incompatibili, i grandi connettori faticano a passare attraverso canaline strette e la modifica dei metodi di connessione in loco dopo che le apparecchiature hanno lasciato la fabbrica è estremamente costosa. La spina di assemblaggio M21 è una soluzione di connessione per impieghi gravosi progettata per affrontare queste sfide sul campo. Trascende i tradizionali metodi di saldatura o crimpatura, con il suo vantaggio principale che è il "rapido assemblaggio in loco". Offre agli ingegneri una flessibilità e un'affidabilità senza precedenti quando si tratta di cavi di grande sezione (ad esempio, 16 mm² e superiori) e applicazioni ad alta corrente, rappresentando un "capolavoro ingegneristico" per ottenere connessioni elettriche affidabili in ambienti ad alta potenza e difficili.

Vantaggi principali del prodotto

La filosofia di progettazione della spina di assemblaggio M21 risiede nel "trasferire" la qualità della connessione di grado industriale dalla fabbrica al cantiere.

1. Adattabilità sul campo senza pari

Il suo fascino maggiore risiede nella sua caratteristica di "assemblaggio". I componenti principali della spina (come isolatori, contatti, unità di tenuta e alloggiamenti) sono completamente smontati, consentendo agli ingegneri di tagliare i cavi a qualsiasi lunghezza sul posto per la terminazione diretta. Ciò risolve completamente il problema della discrepanza di lunghezza del cavo causata da modifiche al layout delle apparecchiature, ridondanza di cablaggio insufficiente o manutenzione improvvisa, evitando giunzioni intermedie e riducendo i cicli di progetto.

2. Ottimizzazione elettrica e meccanica per applicazioni per impieghi gravosi

Il connettore M21 è progettato per alta corrente e alta tensione. Il suo grande alloggiamento metallico (come ottone nichelato o acciaio inossidabile) e la struttura interna ospitano grandi terminali a crimpare o a vite, trasportando stabilmente correnti continue fino a 63 A o anche superiori. Robuste filettature e un robusto meccanismo di bloccaggio a scatto/bullone forniscono un'eccellente resistenza alle vibrazioni e prestazioni anti-allentamento, soddisfacendo pienamente le esigenze di scenari mobili o ad alta vibrazione come macchinari per l'ingegneria e apparecchiature energetiche.

3. Protezione industriale senza compromessi

Nonostante l'assemblaggio sul campo, il suo livello di protezione rimane invariato. Attraverso una precisa combinazione di tenute radiali e assiali e una stretta aderenza tra l'unità di bloccaggio del cavo e l'alloggiamento, è possibile ottenere facilmente i gradi di protezione IP67, IP68 e persino IP69K, resistendo a polvere, getti d'acqua ad alta pressione, macchie d'olio e immersioni di breve durata, garantendo stabilità a lungo termine in ambienti estremi come miniere, porti e centrali elettriche all'aperto.

Scenari di applicazione principali: La spina di assemblaggio M21 è il punto di connessione per le "arterie energetiche" di grandi apparecchiature e installazioni fisse:

Nuova energia e accumulo di energia: connessioni di ingresso/uscita ad alta potenza per il lato DC degli inverter fotovoltaici, pacchi batteria di accumulo di energia (PACK) e colonnine di ricarica.
Macchinari edili pesanti: alimentazione per motori, quadri di controllo principali e sistemi di illuminazione ad alta potenza in escavatori, gru e camion minerari.
Distribuzione di potenza industriale: connessioni di ingresso e uscita di potenza per grandi convertitori di frequenza, azionamenti servo e scatole di distribuzione.
Trasporto ferroviario e navi: connessioni di alimentazione tra carrozze, alimentazione per attrezzature di coperta e interfacce di sistemi di alimentazione da terra.

Consigli chiave per l'assemblaggio e l'uso: La facilità di assemblaggio sul campo deve essere combinata con procedure operative professionali per garantire la massima affidabilità.

1. Processo di assemblaggio standardizzato (Regola d'oro)

Preparazione e spelatura: utilizzare strumenti di spelatura specializzati per spelare con precisione la guaina esterna e l'isolamento del nucleo del cavo alla lunghezza specificata, assicurandosi che il conduttore non venga danneggiato. Per fili multifilari, applicare una torsione appropriata.
Terminazione: se si utilizzano terminali a crimpare, utilizzare matrici di sezione appropriata e pinze di crimpatura idrauliche/manuali per garantire una crimpatura sicura e correttamente formata. Se si utilizzano terminali a vite, assicurarsi che il conduttore sia completamente inserito e serrare alla coppia raccomandata.
Assemblaggio sequenziale: seguire rigorosamente la sequenza "dall'interno verso l'esterno": inserire il dado posteriore, l'unità di bloccaggio e la guarnizione in sequenza → processare il conduttore e installare i contatti → inserire i contatti nell'isolamento → inserire l'intero assemblaggio nell'alloggiamento → installare la guarnizione e l'unità di bloccaggio dall'altro lato in sequenza e serrare. Assicurarsi che ogni componente sia al suo posto e livellato in ogni fase.
Nucleo impermeabile: assicurarsi che tutti gli anelli di tenuta (tenute per cavi, tenute per interfacce) siano puliti, al loro posto e privi di torsioni. La selezione o la regolazione degli anelli di tenuta in base al diametro esterno del cavo è fondamentale per ottenere la protezione IP.

2. Punti chiave di installazione e manutenzione

Controllo della coppia: serrare i dadi/bulloni del connettore utilizzando una chiave dinamometrica, seguendo le specifiche del produttore (ad esempio, la coppia di serraggio per l'alloggiamento metallico M21
