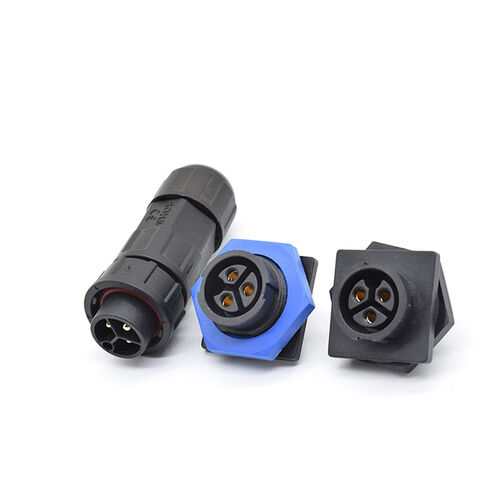

Ağır Güçlü Alan Uygulamaları, Plug and Play: M21 Montaj Plug  Yüksek Akımlı Bağlantı için Özel Alan Çözümü

March 20, 2026

Ağır makinelerde, yeni enerji ekipmanlarında ve büyük ölçekli endüstriyel kurulumlarda, büyük kabloların bağlanması sıklıkla önemli zorluklara yol açar: prefabrik kablolar uyumsuz uzunluklarda olabilir, büyük konektörler dar kablo kanallarına sığmakta zorlanır ve ekipman fabrikadan çıktıktan sonra sahada bağlantı yöntemlerini değiştirmek son derece maliyetlidir. M21 montaj fişi, sahadaki bu zorlukların üstesinden gelmek için tasarlanmış ağır hizmet tipi bir bağlantı çözümüdür. Temel avantajı "yerinde hızlı montaj" olmasıyla geleneksel kaynak veya kıvırma yöntemlerinin ötesine geçer. Yüksek güçlü, zorlu ortamlarda güvenilir elektrik bağlantıları elde etmeye yönelik bir "mühendislik sanatı"nı temsil ederek, mühendislere geniş kesitli kablolarla (örn. 16mm² ve üzeri) ve yüksek akım uygulamalarıyla çalışırken benzeri görülmemiş bir esneklik ve güvenilirlik sağlar.

Ürünün Temel Avantajları

M21 montaj fişinin tasarım felsefesi, fabrika düzeyinde bağlantı kalitesinin şantiyeye "aktarılmasında" yatmaktadır.

1. Benzersiz Saha Uyarlanabilirliği

En büyük çekiciliği “montaj” özelliğinde yatmaktadır. Fişin ana bileşenleri (yalıtkanlar, kontaklar, yalıtım üniteleri ve mahfazalar gibi) tamamen demonte olup, mühendislerin doğrudan sonlandırma için kabloları sahada herhangi bir uzunlukta kesmesine olanak tanır. Bu, ekipman düzeni değişikliklerinden, yetersiz kablo fazlalığından veya ani bakımdan kaynaklanan kablo uzunluğu uyumsuzluğu sorununu tamamen çözer, ara bağlantılardan kaçınır ve proje döngülerini kısaltır.

2. Ağır Hizmet Uygulamaları için Elektriksel ve Mekanik Optimizasyon

M21 konektörü yüksek akım ve yüksek voltaj için tasarlanmıştır. Büyük metal muhafazası (nikel kaplamalı pirinç veya paslanmaz çelik gibi) ve iç yapısı, 63A'ya veya daha yükseğe kadar sürekli akımları istikrarlı bir şekilde taşıyan, büyük kıvrımlı terminallere veya vidalı terminallere uygundur. Sağlam dişler ve sağlam geçmeli/cıvata kilitleme mekanizması, mükemmel titreşim direnci ve gevşeme önleme performansı sağlayarak mühendislik makineleri ve enerji ekipmanları gibi mobil veya yüksek titreşimli senaryoların ihtiyaçlarını tam olarak karşılar.

3. Ödünsüz Endüstriyel Sınıf Koruma

Sahada montajına rağmen koruma seviyesinden taviz verilmemektedir. Radyal ve eksenel contaların hassas bir kombinasyonu ve kablo kelepçeleme ünitesi ile mahfaza arasındaki sıkı uyum sayesinde IP67, IP68 ve hatta IP69K koruma derecelerine kolayca ulaşılabilir; toza, yüksek basınçlı su jetlerine, yağ lekelerine ve kısa süreli suya batırılmaya karşı dayanıklıdır ve madenler, limanlar ve dış mekan enerji santralleri gibi zorlu ortamlarda uzun vadeli stabilite sağlanır.

Temel Uygulama Senaryoları: M21 montaj fişi, büyük ekipmanların ve sabit kurulumların "enerji arterleri" için bağlantı noktasıdır:

Yeni Enerji ve Enerji Depolama: Fotovoltaik invertörlerin DC tarafı için yüksek güçlü giriş/çıkış bağlantıları, enerji depolama pil paketleri (PACK'ler) ve şarj yığınları.
Ağır İnşaat Makineleri: Ekskavatörler, vinçler ve maden kamyonlarındaki motorlar, ana kontrol kabinleri ve yüksek güçlü aydınlatma sistemleri için güç kaynağı.
Endüstriyel Güç Dağıtımı: Büyük frekans dönüştürücüler, servo sürücüler ve dağıtım kutuları için güç girişi ve çıkış bağlantıları.
Demiryolu Taşımacılığı ve Gemiler: Vagonlar arasındaki güç bağlantıları, güverte ekipmanı için güç kaynağı ve kıyı güç sistemi arayüzleri.

Anahtar Montajı ve Kullanım İpuçları: En yüksek güvenilirliği sağlamak için, yerinde montaj kolaylığı profesyonel işletim prosedürleriyle birleştirilmelidir.

1. Standartlaştırılmış Montaj Süreci (Altın Kural)

Hazırlık ve Sıyırma: Kablonun dış kılıfını ve damar yalıtımını belirtilen uzunluğa kadar hassas bir şekilde sıyırmak için özel sıyırma aletleri kullanın, böylece iletkene zarar vermeyin. Çok telli kablolar için uygun büküm uygulayın.
Sonlandırma: Kıvırma terminalleri kullanılıyorsa, güvenli ve doğru şekilli bir kıvırma sağlamak için uygun kesit alanı kalıplarını ve hidrolik/manuel kıvırma pensesini kullanın. Vidalı terminaller kullanılıyorsa iletkenin tamamen takıldığından emin olun ve önerilen torkla sıkın.
Sıralı Montaj: "İçten dışa" sırasını kesinlikle takip edin: arka somunu, kelepçeleme ünitesini ve contayı sırayla takın → iletkeni işleyin ve kontakları takın → kontakları izolasyona yerleştirin → tüm montajı muhafazaya yerleştirin → contayı ve kelepçeleme ünitesini diğer uçtan sırayla takın ve sıkın. Her adımda her bileşenin yerinde ve düz olduğundan emin olun.
Su Geçirmez Çekirdek: Tüm sızdırmazlık halkalarının (kablo contaları, arayüz contaları) temiz, yerinde ve bükülmemiş olduğundan emin olun. Sızdırmazlık halkalarının kablonun dış çapına göre seçilmesi veya ayarlanması, IP koruması elde etmek için çok önemlidir.

2. Temel Kurulum ve Bakım Noktaları

Tork Kontrolü: Konnektör somunlarını/cıvatalarını bir tork anahtarı kullanarak üreticinin spesifikasyonlarına göre sıkın (örn. M21 metal mahfaza için sıkma torku)
