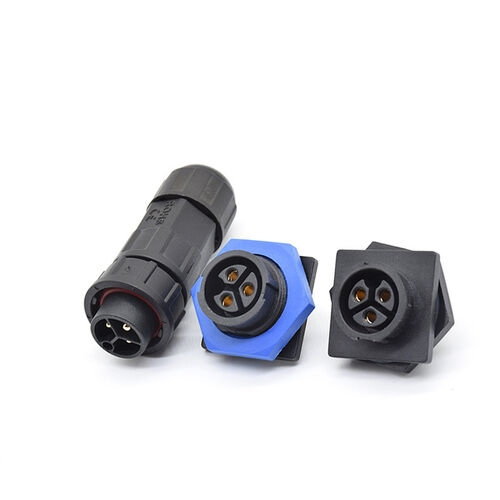

Aplicaciones de campo de trabajo pesado, enchufe y juego: Enchufe de montaje M21 Solución de campo personalizada para conexiones de alta corriente

March 20, 2026

último caso de la compañía sobre Aplicaciones de campo de trabajo pesado, enchufe y juego: Enchufe de montaje M21 Solución de campo personalizada para conexiones de alta corriente

En la maquinaria pesada, los nuevos equipos energéticos y las aplicaciones industriales a gran escala, la conexión de cables grandes presenta a menudo desafíos significativos: los cables prefabricados pueden tener longitudes incompatibles,los conectores grandes luchan por caber a través de bandejas de cable estrechas, y cambiar los métodos de conexión en el sitio después de que el equipo haya salido de la fábrica es extremadamente costoso.El tapón de ensamblaje M21 es una solución de conexión de gran capacidad diseñada para abordar estos desafíos de campoSe trasciende a los métodos tradicionales de soldadura o crimping, con su principal ventaja de ser "el montaje rápido en el sitio." Proporciona a los ingenieros una flexibilidad y fiabilidad sin precedentes cuando se trata de cables de gran sección (e.g., 16 mm2 y superiores) y aplicaciones de alta corriente, que representan un "arte de ingeniería" para lograr conexiones eléctricas confiables en entornos duros y de alta potencia.

Ventajas principales del producto

La filosofía de diseño del enchufe de montaje M21 radica en "transferir" la calidad de conexión de grado de fábrica al sitio de construcción.

1Adaptabilidad al campo sin precedentes

Su mayor atractivo radica en su característica de "ensamblaje": los componentes centrales del tapón (como aislantes, contactos, unidades de sellado y carcasas) se desmonta completamente,que permite a los ingenieros cortar cables de cualquier longitud en el lugar para su terminación directaEsto resuelve completamente el problema de la falta de coincidencia de la longitud del cable causada por cambios en el diseño del equipo, redundancia insuficiente de cableado o mantenimiento repentino.evitar las uniones intermedias y acortar los ciclos del proyecto.

2Optimización eléctrica y mecánica para aplicaciones de trabajo pesado

El conector M21 está diseñado para alta corriente y alto voltaje.Su gran carcasa metálica (como el latón niquelado o el acero inoxidable) y la estructura interna se adaptan a grandes terminales o terminales de tornillo, con una capacidad de transmisión estable de corrientes continuas de hasta 63 A o incluso superiores. Los hilos robustos y un robusto mecanismo de bloqueo snap/bolt proporcionan una excelente resistencia a las vibraciones y un rendimiento antiaflojamiento,satisfacer plenamente las necesidades de los escenarios móviles o de alta vibración, como las máquinas de ingeniería y los equipos energéticos.

3Protección de grado industrial sin concesiones

A pesar del montaje de campo, su nivel de protección sigue siendo inalterado.,y incluso las clasificaciones de protección IP69K pueden alcanzarse fácilmente, resistentes al polvo, a los chorros de agua de alta presión, a las manchas de aceite y a la inmersión a corto plazo,garantizar la estabilidad a largo plazo en entornos extremos como las minas, puertos y centrales eléctricas al aire libre.

Escenarios de aplicación básicos: el enchufe de montaje M21 es el punto de conexión para las "arterias de energía" de los grandes equipos e instalaciones fijas:

Nueva energía y almacenamiento de energía: conexiones de entrada/salida de alta potencia para el lado CC de los inversores fotovoltaicos, los paquetes de baterías de almacenamiento de energía (PACK) y las pilas de carga.
Maquinaria pesada de construcción: suministro de energía para motores, gabinetes de control principales y sistemas de iluminación de alta potencia en excavadoras, grúas y camiones mineros.
Distribución de energía industrial: conexiones de entrada y salida de energía para grandes convertidores de frecuencia, servos y cajas de distribución.
Transporte ferroviario y buques: conexiones eléctricas entre vagones, suministro de energía para el equipo de cubierta e interfaces del sistema eléctrico en tierra.

Consejos clave de montaje y uso: La facilidad de montaje en el sitio debe combinarse con procedimientos de operación profesionales para garantizar la máxima fiabilidad.

1Proceso de ensamblaje estandarizado (regla de oro)

Preparación y extracción: Utilice herramientas de extracción especializadas para extraer con precisión la cubierta exterior del cable y el aislamiento del núcleo hasta la longitud especificada, asegurando que no se dañe el conductor.Para cables de múltiples hebras, aplicar el giro adecuado.
Terminado: si se utilizan terminales de encrucijado, utilizar las matrices de área transversal apropiadas y pinzas hidráulicas/manuales de encrucijado para garantizar una encrucijada segura y de forma correcta.asegurarse de que el conductor está completamente insertado y apretar al par recomendado.
Secuencia de montaje: seguir estrictamente la secuencia "dentro-fuera": insertar la tuerca trasera, la unidad de sujeción, and seal in sequence → process the conductor and install the contacts → insert the contacts into the insulation → insert the entire assembly into the housing → install the seal and clamping unit from the other end in sequence and tightenAsegúrese de que cada componente esté en su lugar y nivel en cada paso.
Núcleo a prueba de agua: Asegúrese de que todos los anillos de sellado (sellos de cable, sellos de interfaz) estén limpios, en su lugar y libres de torsión.Seleccionar o ajustar los anillos de sellado de acuerdo con el diámetro exterior del cable es crucial para lograr la protección IP.

2Puntos clave de instalación y mantenimiento

Control de par: apretar las tuercas/tornos de conexión utilizando una llave de par, siguiendo las especificaciones del fabricante (por ejemplo, el par de apretamiento para la carcasa de metal M21
