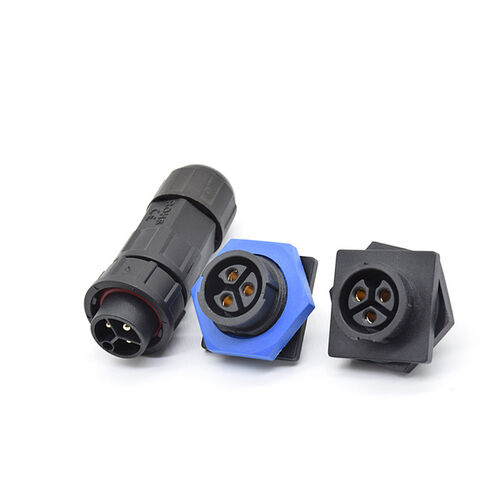

Aplicações de campo pesado, Plug and Play: Plug de montagem M21 Uma solução de campo personalizada para conexões de alta corrente

March 20, 2026

mais recente caso da empresa sobre Aplicações de campo pesado, Plug and Play: Plug de montagem M21 Uma solução de campo personalizada para conexões de alta corrente

Em máquinas pesadas, equipamentos de nova energia e implantações industriais de grande escala, a conexão de cabos grandes geralmente apresenta desafios significativos: cabos pré-fabricados podem ter comprimentos incompatíveis, conectores grandes têm dificuldade em passar por bandejas de cabos estreitas e a alteração dos métodos de conexão no local após a saída do equipamento da fábrica é extremamente custosa. O plugue de montagem M21 é uma solução de conexão de alta resistência projetada para enfrentar esses desafios de campo. Ele transcende os métodos tradicionais de soldagem ou crimpagem, com sua vantagem principal sendo a "montagem rápida no local". Ele oferece aos engenheiros flexibilidade e confiabilidade sem precedentes ao lidar com cabos de grande seção (por exemplo, 16 mm² e acima) e aplicações de alta corrente, representando uma "arte de engenharia" para alcançar conexões elétricas confiáveis em ambientes de alta potência e hostis.

Vantagens Principais do Produto

A filosofia de design do plugue de montagem M21 reside em "transferir" a qualidade de conexão de nível de fábrica para o canteiro de obras.

1. Adaptabilidade de Campo Incomparável

Seu maior apelo reside em sua característica de "montagem". Os componentes centrais do plugue (como isoladores, contatos, unidades de vedação e carcaças) são totalmente desmontados, permitindo que os engenheiros cortem os cabos em qualquer comprimento no local para terminação direta. Isso resolve completamente o problema de incompatibilidade de comprimento do cabo causada por alterações no layout do equipamento, redundância de fiação insuficiente ou manutenção repentina, evitando juntas intermediárias e encurtando os ciclos do projeto.

2. Otimização Elétrica e Mecânica para Aplicações de Alta Resistência

O conector M21 é projetado para alta corrente e alta tensão. Sua grande carcaça metálica (como latão niquelado ou aço inoxidável) e estrutura interna acomodam terminais de crimpagem grandes ou terminais de parafuso, suportando correntes contínuas de até 63A ou até mais. Rosqueamentos robustos e um mecanismo de travamento robusto por encaixe/parafuso fornecem excelente resistência à vibração e desempenho anti-afrouxamento, atendendo totalmente às necessidades de cenários móveis ou de alta vibração, como máquinas de engenharia e equipamentos de energia.

3. Proteção Industrial Incompromissível

Apesar da montagem em campo, seu nível de proteção permanece incompromissível. Através de uma combinação precisa de vedações radiais e axiais e um ajuste justo entre a unidade de fixação do cabo e a carcaça, os graus de proteção IP67, IP68 e até mesmo IP69K podem ser facilmente alcançados, resistindo a poeira, jatos de água de alta pressão, manchas de óleo e imersão de curto prazo, garantindo estabilidade a longo prazo em ambientes extremos, como minas, portos e usinas de energia ao ar livre.

Cenários de Aplicação Principais: O plugue de montagem M21 é o ponto de conexão para as "artérias de energia" de equipamentos grandes e instalações fixas:

Nova Energia e Armazenamento de Energia: Conexões de entrada/saída de alta potência para o lado DC de inversores fotovoltaicos, pacotes de baterias de armazenamento de energia (PACKs) e estações de carregamento.
Máquinas de Construção Pesada: Alimentação para motores, gabinetes de controle principais e sistemas de iluminação de alta potência em escavadeiras, guindastes e caminhões de mineração.
Distribuição de Energia Industrial: Conexões de entrada e saída de energia para grandes conversores de frequência, servo acionamentos e caixas de distribuição.
Transporte Ferroviário e Navios: Conexões de energia entre vagões, alimentação para equipamentos de convés e interfaces de sistemas de energia de terra.

Dicas Chave de Montagem e Uso: A facilidade de montagem no local deve ser combinada com procedimentos operacionais profissionais para garantir confiabilidade máxima.

1. Processo de Montagem Padronizado (Regra de Ouro)

Preparação e Descascamento: Use ferramentas de descascamento especializadas para remover com precisão a bainha externa e o isolamento do núcleo do cabo no comprimento especificado, garantindo que o condutor não seja danificado. Para fios multifios, aplique torção apropriada.
Terminação: Se estiver usando terminais de crimpagem, use matrizes de área de seção transversal apropriadas e alicates de crimpagem hidráulicos/manuais para garantir uma crimpagem segura e corretamente formada. Se estiver usando terminais de parafuso, certifique-se de que o condutor esteja totalmente inserido e aperte ao torque recomendado.
Montagem Sequencial: Siga rigorosamente a sequência "de dentro para fora": insira a porca traseira, a unidade de fixação e a vedação em sequência → processe o condutor e instale os contatos → insira os contatos no isolamento → insira todo o conjunto na carcaça → instale a vedação e a unidade de fixação da outra extremidade em sequência e aperte. Certifique-se de que cada componente esteja no lugar e nivelado em cada etapa.
Núcleo à Prova d'Água: Certifique-se de que todos os anéis de vedação (vedações de cabo, vedações de interface) estejam limpos, no lugar e sem torção. Selecionar ou ajustar os anéis de vedação de acordo com o diâmetro externo do cabo é crucial para alcançar a proteção IP.

2. Pontos Chave de Instalação e Manutenção

Controle de Torque: Aperte as porcas/parafusos do conector usando uma chave de torque, seguindo as especificações do fabricante (por exemplo, o torque de aperto para a carcaça metálica M21
