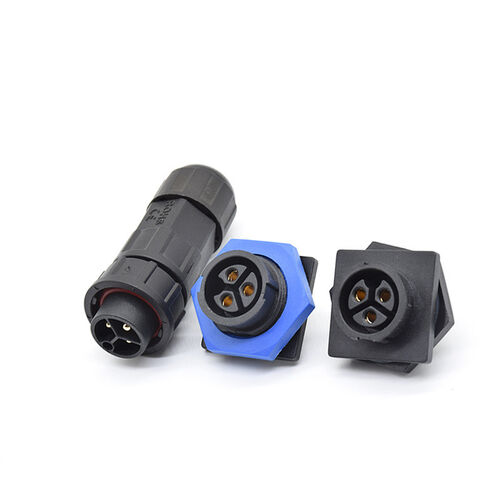

Robuste Feldanwendungen, Plug and Play: M21 Steckverbinder – Eine kundenspezifische Feldlösung für Hochstromverbindungen

March 20, 2026

Aktueller Firmenfall über Robuste Feldanwendungen, Plug and Play: M21 Steckverbinder – Eine kundenspezifische Feldlösung für Hochstromverbindungen

Bei schweren Maschinen, neuen Energieanlagen und groß angelegten Industrieinstallationen stellt die Verbindung großer Kabel oft eine erhebliche Herausforderung dar: Vorgefertigte Kabel können unpassende Längen haben, große Steckverbinder passen schlecht durch enge Kabelkanäle und die Änderung von Verbindungsmethoden vor Ort, nachdem die Ausrüstung das Werk verlassen hat, ist extrem kostspielig. Der M21-Steckverbinder ist eine robuste Verbindungslösung, die entwickelt wurde, um diese Herausforderungen vor Ort zu bewältigen. Er überwindet traditionelle Schweiß- oder Crimpverfahren, wobei sein Hauptvorteil die „schnelle Montage vor Ort“ ist. Er bietet Ingenieuren beispiellose Flexibilität und Zuverlässigkeit bei der Handhabung von Kabeln mit großem Querschnitt (z. B. 16 mm² und höher) und Hochstromanwendungen und stellt eine „Ingenieurskunst“ dar, um zuverlässige elektrische Verbindungen in Hochleistungs- und rauen Umgebungen zu erzielen.

Kernvorteile des Produkts

Die Designphilosophie des M21-Steckverbinders liegt in der „Übertragung“ der werkseitigen Verbindungsqualität auf die Baustelle.

1. Unübertroffene Anpassungsfähigkeit vor Ort

Sein größter Reiz liegt in seinem „Montage“-Charakter. Die Kernkomponenten des Steckverbinders (wie Isolatoren, Kontakte, Dichtungseinheiten und Gehäuse) sind vollständig zerlegbar, sodass Ingenieure Kabel vor Ort auf jede beliebige Länge zuschneiden und direkt abisolieren können. Dies löst vollständig das Problem von Kabel-Längen-Inkompatibilitäten, die durch Änderungen des Geräte-Layouts, unzureichende Verdrahtungsredundanz oder plötzliche Wartungsarbeiten entstehen, vermeidet Zwischenverbindungen und verkürzt die Projektzyklen.

2. Elektrische und mechanische Optimierung für Schwerlastanwendungen

Der M21-Steckverbinder ist für hohe Ströme und hohe Spannungen ausgelegt. Sein großes Metallgehäuse (z. B. vernickeltes Messing oder Edelstahl) und seine interne Struktur nehmen große Crimp- oder Schraubklemmen auf und können kontinuierliche Ströme von bis zu 63 A oder sogar höher stabil führen. Robuste Gewinde und ein stabiler Schnapp-/Schraubverriegelungsmechanismus bieten eine hervorragende Vibrationsfestigkeit und ein Anti-Lockerungs-Verhalten, das den Anforderungen von mobilen oder stark vibrierenden Szenarien wie im Maschinenbau und in der Energieausrüstung vollständig gerecht wird.

3. Kompromissloser industrieller Schutz

Trotz der Montage vor Ort bleibt sein Schutzgrad unbeeinträchtigt. Durch eine präzise Kombination aus radialen und axialen Dichtungen sowie eine enge Passung zwischen der Kabelklemmeneinheit und dem Gehäuse können leicht Schutzarten wie IP67, IP68 und sogar IP69K erreicht werden, die Staub, Hochdruckwasserstrahlen, Ölspuren und kurzzeitiges Eintauchen widerstehen und so eine langfristige Stabilität in extremen Umgebungen wie Minen, Häfen und Kraftwerken im Freien gewährleisten.

Kernanwendungsszenarien: Der M21-Steckverbinder ist der Verbindungspunkt für die „Energie-Arterien“ von Großgeräten und festen Installationen:

Neue Energie und Energiespeicherung: Hochleistungs-Ein-/Ausgangsverbindungen auf der DC-Seite von Photovoltaik-Wechselrichtern, Energiespeicher-Akkupacks (PACKs) und Ladestationen.
Schwere Baumaschinen: Stromversorgung für Motoren, Hauptschaltschränke und Hochleistungsbeleuchtungssysteme in Baggern, Kränen und Bergbaufahrzeugen.
Industrielle Stromverteilung: Stromversorgungs-Ein-/Ausgangsverbindungen für große Frequenzumrichter, Servoantriebe und Verteilungsboxen.
Schienenverkehr und Schiffe: Stromverbindungen zwischen Waggons, Stromversorgung für Deckausrüstung und Schnittstellen für Landstromsysteme.

Wichtige Montage- und Gebrauchshinweise: Die einfache Montage vor Ort muss mit professionellen Arbeitsverfahren kombiniert werden, um höchste Zuverlässigkeit zu gewährleisten.

1. Standardisierter Montageprozess (Goldene Regel)

Vorbereitung und Abisolieren: Verwenden Sie spezielle Abisolierwerkzeuge, um die Kabelmantel- und Kernisolierung präzise auf die vorgegebene Länge abzustreifen, ohne den Leiter zu beschädigen. Bei Litzen die entsprechende Verdrillung anwenden.
Anschluss: Bei Verwendung von Crimp-Kabelschuhen die passenden Querschnittswerkzeuge und hydraulische/manuelle Crimpzangen verwenden, um eine sichere und korrekt geformte Crimpung zu gewährleisten. Bei Verwendung von Schraubklemmen sicherstellen, dass der Leiter vollständig eingeführt ist und bis zum empfohlenen Drehmoment festziehen.
Sequentielle Montage: Streng die „von innen nach außen“-Reihenfolge befolgen: Hintere Mutter, Klemmeneinheit und Dichtung nacheinander einsetzen → Leiter bearbeiten und Kontakte installieren → Kontakte in die Isolierung einsetzen → die gesamte Baugruppe in das Gehäuse einsetzen → Dichtung und Klemmeneinheit von der anderen Seite nacheinander einsetzen und festziehen. Sicherstellen, dass jede Komponente bei jedem Schritt richtig sitzt und eben ist.
Wasserdichter Kern: Sicherstellen, dass alle Dichtringe (Kabeldichtungen, Schnittstellendichtungen) sauber, richtig positioniert und nicht verdreht sind. Die Auswahl oder Anpassung der Dichtringe an den Außendurchmesser des Kabels ist entscheidend für die Erzielung des IP-Schutzes.

2. Wichtige Installations- und Wartungspunkte

Drehmomentkontrolle: Die Steckverbinder-Muttern/Schrauben mit einem Drehmomentschlüssel gemäß den Herstellerspezifikationen festziehen (z. B. das Anzugsdrehmoment für das M21-Metallgehäuse
