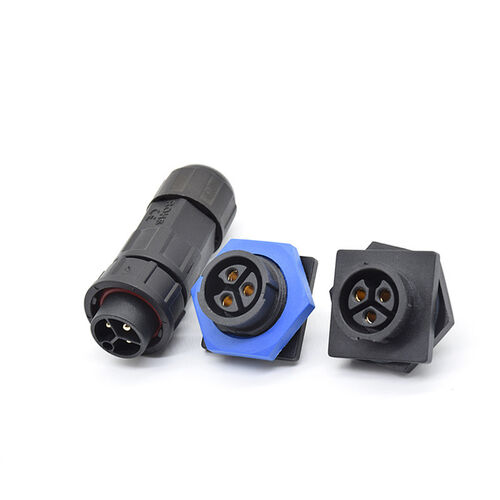

Dans les machines lourdes, les nouveaux équipements énergétiques et les déploiements industriels à grande échelle, la connexion de gros câbles présente souvent des défis importants : les câbles préfabriqués peuvent être de longueurs incompatibles, les gros connecteurs ont du mal à passer dans des chemins de câbles étroits et la modification des méthodes de connexion sur site après que l'équipement a quitté l'usine est extrêmement coûteuse. La fiche d'assemblage M21 est une solution de connexion robuste conçue pour relever ces défis sur le terrain. Il transcende les méthodes traditionnelles de soudage ou de sertissage, son principal avantage étant « un assemblage rapide sur site ». Il offre aux ingénieurs une flexibilité et une fiabilité sans précédent lorsqu'ils traitent des câbles de grande section (par exemple, 16 mm² et plus) et des applications à courant élevé, représentant un « art d'ingénierie » consistant à réaliser des connexions électriques fiables dans des environnements difficiles à haute puissance.

Principaux avantages du produit

La philosophie de conception de la fiche d'assemblage M21 réside dans le « transfert » d'une qualité de connexion de qualité usine sur le chantier de construction.

1. Adaptabilité sur le terrain inégalée

Son plus grand attrait réside dans son caractère "d'assemblage". Les composants principaux de la fiche (tels que les isolateurs, les contacts, les unités d'étanchéité et les boîtiers) sont entièrement démontés, permettant aux ingénieurs de couper les câbles à n'importe quelle longueur sur site pour une terminaison directe. Cela résout complètement le problème de l'inadéquation de la longueur des câbles causée par des changements de disposition des équipements, une redondance de câblage insuffisante ou une maintenance soudaine, en évitant les joints intermédiaires et en raccourcissant les cycles de projet.

2. Optimisation électrique et mécanique pour les applications lourdes

Le connecteur M21 est conçu pour un courant et une tension élevés. Son grand boîtier métallique (comme le laiton nickelé ou l'acier inoxydable) et sa structure interne peuvent accueillir de grandes bornes à sertir ou à vis, transportant de manière stable des courants continus jusqu'à 63 A ou même plus. Des filetages robustes et un mécanisme de verrouillage à pression/boulon robuste offrent une excellente résistance aux vibrations et des performances anti-desserrage, répondant pleinement aux besoins des scénarios mobiles ou à fortes vibrations tels que les machines d'ingénierie et les équipements énergétiques.

3. Protection sans compromis de qualité industrielle

Malgré l'assemblage sur le terrain, son niveau de protection reste sans compromis. Grâce à une combinaison précise de joints radiaux et axiaux et à un ajustement serré entre l'unité de serrage de câble et le boîtier, les indices de protection IP67, IP68 et même IP69K peuvent être facilement obtenus, résistant à la poussière, aux jets d'eau à haute pression, aux taches d'huile et à l'immersion à court terme, garantissant une stabilité à long terme dans des environnements extrêmes tels que les mines, les ports et les centrales électriques extérieures.

Scénarios d'application de base : La fiche d'assemblage M21 est le point de connexion des « artères énergétiques » des gros équipements et des installations fixes :

Nouvelle énergie et stockage d'énergie : connexions d'entrée/sortie haute puissance pour le côté CC des onduleurs photovoltaïques, des packs de batteries de stockage d'énergie (PACK) et des piles de charge.
Machines de construction lourde : alimentation électrique pour moteurs, armoires de commande principales et systèmes d'éclairage haute puissance dans les excavatrices, les grues et les camions miniers.
Distribution d'énergie industrielle : connexions d'entrée et de sortie d'alimentation pour les grands convertisseurs de fréquence, les servomoteurs et les boîtes de distribution.
Transport ferroviaire et navires : connexions électriques entre les wagons, alimentation électrique des équipements de pont et interfaces du système d'alimentation à quai.

Conseils clés d'assemblage et d'utilisation : La facilité d'assemblage sur site doit être combinée à des procédures d'exploitation professionnelles pour garantir une fiabilité ultime.

1. Processus d’assemblage standardisé (règle d’or)

Préparation et dénudage : utilisez des outils de dénudage spécialisés pour dénuder avec précision la gaine extérieure et l'isolation du noyau du câble à la longueur spécifiée, en veillant à ne pas endommager le conducteur. Pour les fils multibrins, appliquez une torsion appropriée.
Terminaison : si vous utilisez des bornes à sertir, utilisez des matrices de section transversale appropriées et des pinces à sertir hydrauliques/manuelles pour garantir un sertissage sûr et correctement formé. Si vous utilisez des bornes à vis, assurez-vous que le conducteur est complètement inséré et serrez au couple recommandé.
Assemblage séquentiel : suivez strictement la séquence « à l'envers » : insérez l'écrou arrière, l'unité de serrage et le joint dans l'ordre → traitez le conducteur et installez les contacts → insérez les contacts dans l'isolation → insérez l'ensemble dans le boîtier → installez le joint et l'unité de serrage de l'autre extrémité dans l'ordre et serrez. Assurez-vous que chaque composant est en place et de niveau à chaque étape.
Noyau étanche : assurez-vous que toutes les bagues d’étanchéité (joints de câble, joints d’interface) sont propres, en place et exemptes de torsion. La sélection ou l'ajustement des bagues d'étanchéité en fonction du diamètre extérieur du câble est crucial pour obtenir la protection IP.

2. Points clés d'installation et de maintenance

Contrôle du couple : serrez les écrous/boulons du connecteur à l'aide d'une clé dynamométrique, en suivant les spécifications du fabricant (par exemple, le couple de serrage du boîtier métallique M21).
